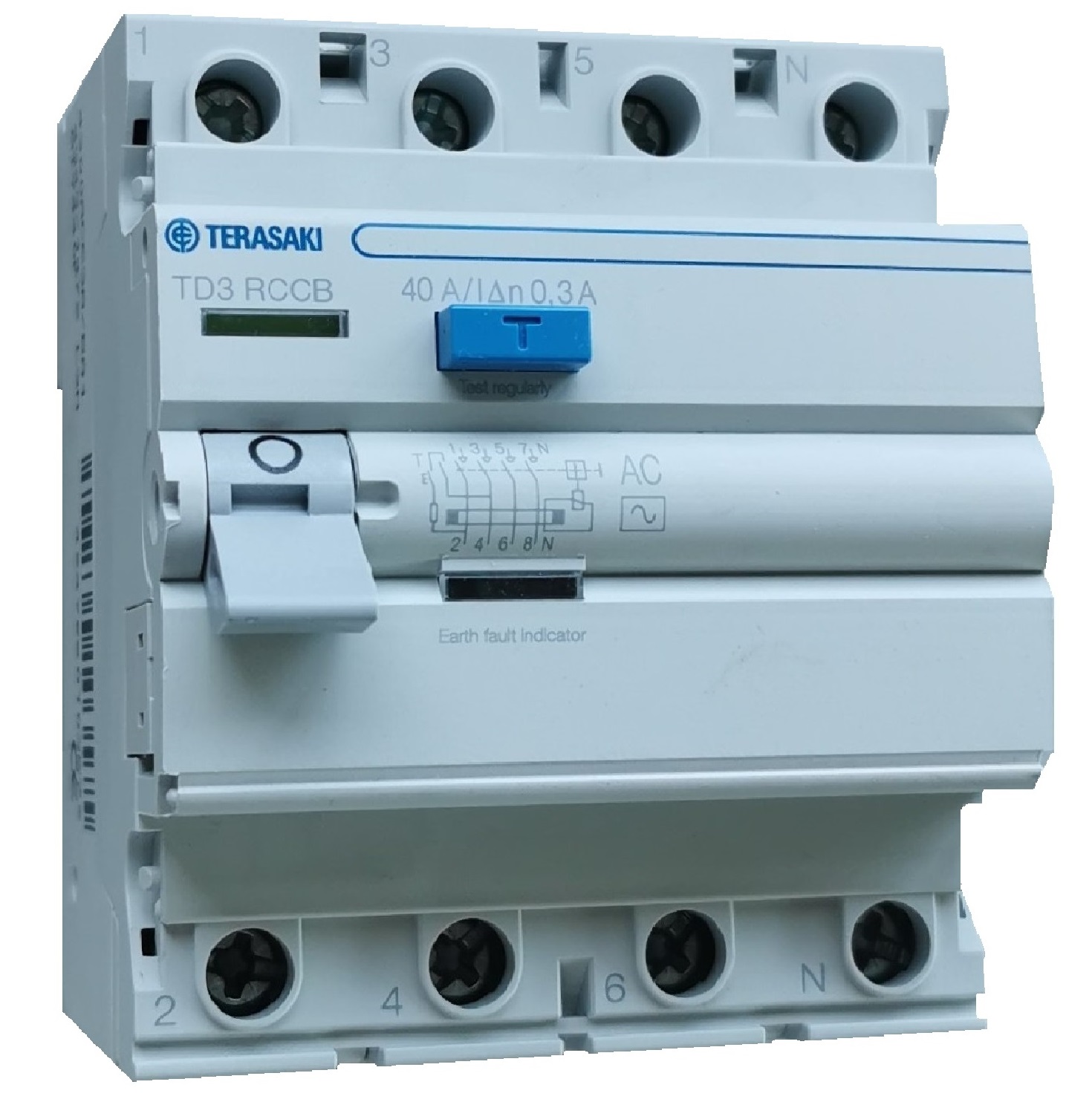

Série TD3 RCCB

Interruptor diferencial 2P e 4P – I≤ 100A
Série TD3 RCCB
Classe AC, AC-S, A, Ai, S-Ai
25A, 40A, 63A, 80A e 100A
30mA, 100mA, 300mA
2P e 4P – (1P=1M)
acessoriável

• Tensão nominal: Bipolares 230V AC / Tetrapolares 400V AC
• Frequência: 50Hz
• Temperatura: 30ºC
• Secção de ligação: Cabo rígido: 25mm/Cabo flexível: 16mm2
• Fixação: Calha Din simétrica 35mm (EN5002-35 / DIN46277
• Resistência onda de choque:
  • Classe AC-A 250A 8/20μs
  • Classe AC-S 3000A 8/20μs 0,5μs – 100kHz – 200A
  • Classe Ai 3000A 8/20μ
  • Classe S-Ai 5000A 8/20μs 0,5μs – 100kHz – 200A
• Acessórios (ver página 1.10 do Guia de Seleção)
• Binário de aperto: 2,8Nm nominal
• Parafusos: Pozidrive 2 / ranhura 6mm
• Terminal duplo na parte inferior que permite a ligação simultânea de barramento e cabo.
